Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — CESPE / CEBRASPE 2012

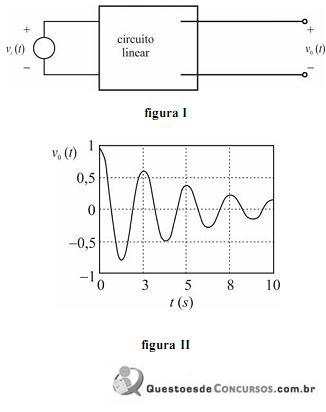

O circuito linear ilustrado na figura I acima pode ser interpretado como um quadripolo com uma porta de entrada e uma porta de saída. Quando a porta de entrada é excitada com uma tensão vi(t) impulsiva, observa-se, na porta de saída, a tensão v₀(t), para t > 0, representada pelo sinal esboçado na figura II. Considerando que o circuito é de segunda ordem, é correto afirmar que, no plano complexo, o sistema tem

1. Aum par de pólos complexos conjugados localizados no semi- plano esquerdo.
2. Bum par de pólos complexos conjugados sobre o eixo imaginário.
3. Cdois pólos reais negativos.
4. Ddois pólos reais e iguais.
5. Edois pólos reais, sendo um negativo e outro positivo.
