Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2012

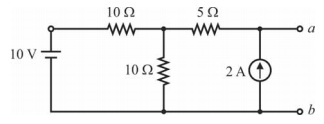

O circuito acima é parte de uma rede elétrica linear que deve ser reduzida a um circuito equivalente entre os terminais a-b, que deve ser constituído por uma fonte de tensão em série com uma resistência. Nesse caso, os valores da tensão e da resistência equivalente que satisfazem aos requisitos do circuito equivalente de interesse são, respectivamente, iguais a

1. A12 V e 9 Ω
2. B7 V e 6 Ω
3. C20 V e 9 Ω
4. D25 V e 10 Ω
5. E5 V e 8 Ω
