Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — CESPE / CEBRASPE 2012

Engenharia MecânicaSistemas Fluidomecânicos
Código
ce355462
Banca
CESPE / CEBRASPE
Órgão
TJ-RO
Ano
2012
Nível
Superior
Cargo
CESPE - - Analista Judiciário - Engenharia Mecânica

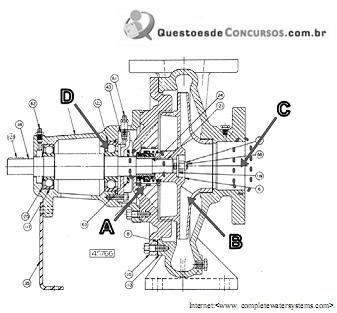

Imagem 024.jpgA figura acima apresenta uma vista em corte de uma bomba centrífuga típica. Assinale a opção que apresenta a correta associação legenda- componente.
  1. AA: selo mecânico / B: rotor impelidor / C: sucção / D: mancal de rolamento de esfera
  2. BA: selo mecânico / B: canal de dreno / C: sucção / D: mancal de rolamento de agulha
  3. CA: prensa-gaxeta / B: rotor impelidor / C: sucção / D: mancal de rolamento de agulha
  4. DA: selo mecânico / B: canal de dreno / C: descarga / D: mancal de rolamento de esfera
  5. EA: prensa-gaxeta / B: rotor impelidor / C: descarga / D: mancal de rolamento de esfera
Revelar gabarito e comentário

GabaritoA — A: selo mecânico / B: rotor impelidor / C: sucção / D: mancal de rolamento de esfera

Link permanente: /questoes/ce355462
