Questão de Eletricidade — Eletrônica — CESPE / CEBRASPE 2012

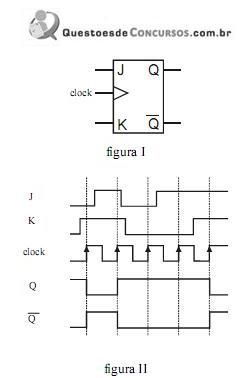

Considere um flip-flop do tipo JK, cujo diagrama está mostrado na figura I abaixo, em que o estado inicial é Q = 1 e em cujas entradas foram aplicados os sinais J e K, mostrados na figura II. Nessas condições, os sinais nas saídas flip-flop serão aqueles mostrados na figura II.

1. CCerto
2. EErrado
