Questão de Engenharia Civil — Usinas Hidrelétricas (Turbinas, Geradores) — CESPE / CEBRASPE 2019

Texto 2A3-I

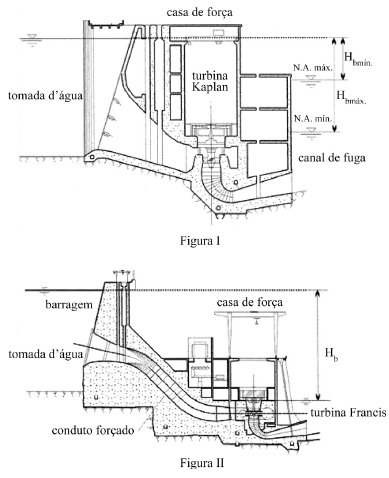

As figuras a seguir ilustram instalações hidrelétricas para turbinas dos tipos Kaplan e Francis.

Márcio B. Baptista e Márcia M. L. P. Coelho.

Fundamentos da engenharia hidráulica. Ed. UFMG, 2002, p. 129 (com adaptações).

As turbinas hidráulicas empregadas nas usinas hidrelétricas podem ser classificadas como de ação ou reação, a depender da forma como a água atua nas pás do rotor, e como radial, tangencial ou axial, a depender da trajetória da água no rotor. Considerando-se as informações do texto 2A3-I, é correto afirmar que as turbinas representadas nas figuras I e II são classificadas como
