Questão de Engenharia Elétrica — Circuitos Trifásicos — CESPE / CEBRASPE 2019

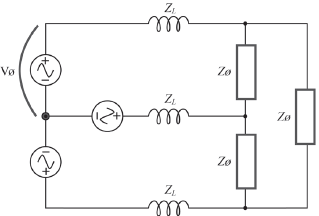

A figura precedente ilustra o esquema elétrico de um gerador trifásico ideal e equilibrado, de tensão de fase Vø = 240 V, ligado em estrela, que está conectado por meio de uma linha de transmissão trifásica a uma carga simétrica conectada em triângulo (delta). A impedância intrínseca da linha de transmissão é  Z_L= 20 $\sqrt{2}$ \Omega por fase, e a impedância da carga é Z_\phi = $30 \sqrt{2} - j30 \sqrt{2}$ \Omega entre cada fase. A partir da figura apresentada e das informações a ela referentes, julgue o item a seguir. A potência real dissipada pela carga é superior a 4 kW

1. CCerto
2. EErrado
