Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — CESPE / CEBRASPE 2021
FísicaCircuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff.
- Código
- ce377108
- Banca
- CESPE / CEBRASPE
- Órgão
- CBM TO
- Ano
- 2021
- Cargo
- Cad ( )
Texto 1A3-IV

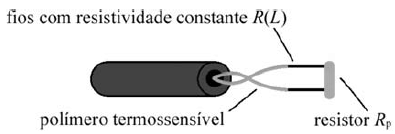

O detector linear de temperatura (DLT) é utilizado como ferramenta de prevenção de incêndio e de controle de temperaturas elevadas. Os sensores mais simples são compostos por dois fios, de comportamento resistivo ideal e diâmetro e resistividade constantes, que são cobertos com um polímero termossensível. Esses fios são geralmente associados a uma resistência em série Rp. Nos locais onde a temperatura limite é atingida no fio, o polímero derrete e os fios se tocam, formando-se um novo circuito, ignorando-se o restante do fio e o resistor Rp.

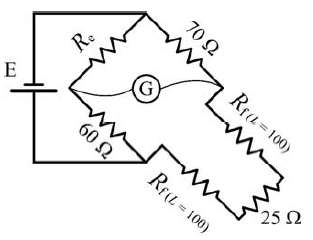

A seguir, está representada uma ponte de Wheatstone ideal. Ela apresenta uma única resistência variável (R
- A, que pode ser utilizada em conjunto com um DLT para determinar em que trecho do fio ocorreu o derretimento. A resistência Rp nessa situação é de 25 \Omega, e o fio de comprimento L = 100 m apresenta resistência Rf = 5 \Omega. A resistência Re tinha valor de 120 \Omega antes de os fios sofrerem derretimento. Os fios apresentam comportamento resistivo ideal, e tanto sua área de seção quanto suas resistividades são constantes.
Ainda com relação à situação tratada no texto 1A3-IV, para que os fios não produzam falsos positivos, é importante que - Btodo campo magnético próximo seja variável, para inibir a indução de corrente.
- Cos fios estejam enrolados, para minimizar os efeitos dos campos magnéticos gerados pela corrente.
- Dos polímeros termossensíveis tenham alta permeabilidade magnética.
- Eas correntes dos fios individuais estejam no mesmo sentido, para evitar a atração magnética.
