Questão de Física — Capacitores e Circuitos com Capacitores (Exceto Circuitos com Indutores) — CESPE / CEBRASPE 2022
FísicaCapacitores e Circuitos com Capacitores (Exceto Circuitos com Indutores)
- Código
- ce382560
- Banca
- CESPE / CEBRASPE
- Órgão
- POLITEC RO
- Ano
- 2022
- Cargo
- Per Cri ( )

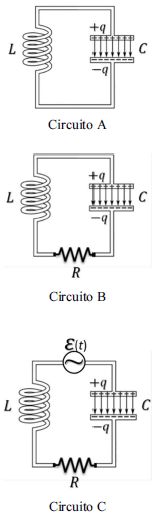

FIGURA 7A03-I
A seguir, estão esboçados, esquematicamente, três circuitos elétricos, incluindo indutor (L), resistor (R), capacitor (C) e fonte eletromotriz \varepsilon (t) = \varepsilon_0 cos .
são as reatâncias indutiva e capacitiva, respectivamente. As energias dissipadas, no circuito elétrico A, devem ser desconsideradas. No circuito elétrico B, deve-se considerar, por sua vez, que as energias dissipadas estão no resistor.
"Considerando as informações da figura 7A03-I e as leis do eletromagnetismo, no que se refere ao circuito elétrico A,"
- AA a carga elétrica no capacitor decai exponencialmente com o tempo.
- Ba corrente elétrica no sistema é nula para qualquer instante de tempo.
- Ca conversão entre formas diferentes de energia é inexistente.
- Do circuito elétrico é um oscilador harmônico com frequência de ressonância igual a f = { \large 1 \over 2 }.
- Ea carga no capacitor e a corrente elétrica no circuito estão em fase no tempo.
