Questão de Design e Artes Gráficas — Geral — CESPE / CEBRASPE 2024

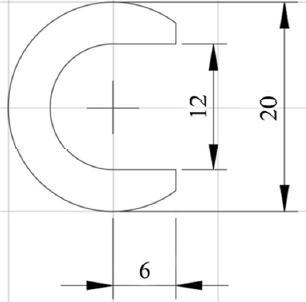

Em relação ao desenho precedente, elaborado no programa AutoCAD, em que as medidas estão em centímetros, julgue o item que se segue. 86 O desenho em apreço é resultado da execução dos seguintes passos no AutoCAD, nesta ordem: I. cria-se um círculo com raio de 10 cm; II. insere-se uma linha vertical de 30 cm de comprimento a 6 cm à direita do centro do círculo; III. com a ferramenta APARAR, elimina-se o perímetro do círculo à direita da linha vertical; IV. aplica-se, na parte restante do círculo, a ferramenta DESLOCAMENTO com uma distância de 4 cm; V. insere-se uma linha horizontal desde o ponto quadrante superior do círculo de 12 cm de diâmetro até a linha vertical criada no início, e outra linha horizontal desde o quadrante inferior até a mesma linha vertical; VI. remove-se, então, o trecho central de 12 cm da linha vertical com a ferramenta APARAR.

1. CCerto
2. EErrado
