Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — CESPE / CEBRASPE 2024
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- ce400036
- Banca
- CESPE / CEBRASPE
- Órgão
- ITAIPU
- Ano
- 2024
- Cargo
- Prof NU Jr ( )

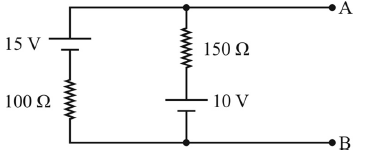

O circuito apresentado na figura precedente pode ser modelado pelo teorema de Thévenin como
- Auma fonte de corrente de 20 mA em paralelo com uma resistência de 60 Ω.
- Buma fonte de tensão de 12 V em série com uma resistência de 125 Ω.
- Cuma fonte de corrente de 20 mA em paralelo com uma resistência de 125 Ω.
- Duma fonte de corrente de 10 mA em paralelo com uma resistência de 125 Ω.
- Euma fonte de tensão de 13 V em série com uma resistência de 60 Ω.
