Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — CESPE / CEBRASPE 2024

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
ce400040
Banca
CESPE / CEBRASPE
Órgão
ITAIPU
Ano
2024
Cargo
Prof NU Jr ( )

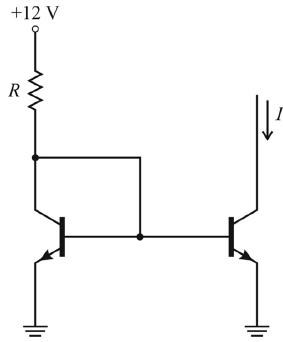

No circuito representado na figura precedente, se β\beta=50, V_{BE}=0,7 V e R=2k Ω, o valor da corrente I, em mA, será igual aImagem associada para resolução da questão
  1. A4,50.
  2. B5,00.
  3. C5,65.
  4. D6,00.
  5. E6,35.
Revelar gabarito e comentário

GabaritoC — 5,65.
