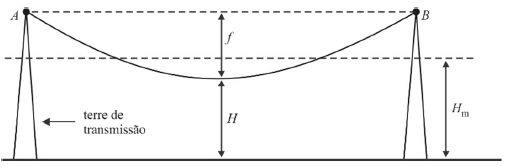

Uma linha de transmissão, com capacidade de 138 kV, montada em uma torre de circuito duplo, foi instalada em torres de transmissão, entre os pontos A e B, conforme diagrama a seguir. A altura dos pontos A e B em relação ao solo é 40 m e a distância entre eles é 1.000 m; o peso específico do material do cabo é 0,16 kgf/m e, no ponto distante de H do solo, a tração tangente ao cabo é 103 kgf.
Com base nessas informações, assinale a opção correta.
- AO número de discos isoladores indicados para o sistema é inferior a 7.
- BA faixa de servidão para o sistema é inferior a 28 m.
- CA largura da faixa de passagem do sistema é igual a 30 m.
- DA flecha (f) calculada para o sistema é inferior a 10 m.
- EA altura mínima (H) entre o solo e o condutor é inferior a 30 m.
