Questão de Engenharia Elétrica — Linhas de Transmissão em SEP — CESPE / CEBRASPE 2024

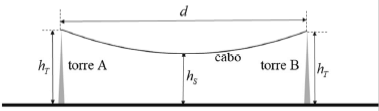

A figura precedente ilustra um trecho de um sistema de transmissão de energia elétrica em que: as torres A e B estão distantes de d = 150 m e suas alturas (hT) com relação ao solo são iguais a 20 m; um cabo elétrico está posicionado no topo das torres e a menor distância desse cabo ao solo é dada por hS = 15 m; o cabo descreve uma parábola f(d). Nessa situação, caso a distância entre as torres A e B fosse aumentada em 20%, o cabo continuasse a descrever a mesma parábola f(d), com a menor distância entre ele e o solo mantida igual a 15 m, e as alturas das torres A e B com relação ao solo fossem mantidas iguais entre elas, essas alturas passariam a ter valor, em metros, igual a

1. A21,0.
2. B22,2.
3. C24,0.
4. D26,0.
5. E27,2.
