Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — CESPE / CEBRASPE 2024

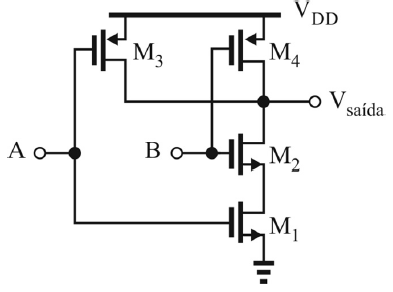

A partir da figura precedente, que ilustra uma porta lógica implementada com a tecnologia CMOS, assinale a opção correta.

1. AA porta lógica implementa a função lógica NAND.
2. BA impedância de entrada de portas lógicas com dispositivos CMOS é inferior à de portas lógicas da família TTL.
3. CA porta lógica implementa a função lógica OR.
4. DNessa porta lógica, são utilizados apenas transistores NMOS.
5. EEm comparação a tecnologias TTL, a CMOS tem como desvantagem maior consumo de energia.
