Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — CESPE / CEBRASPE 2024

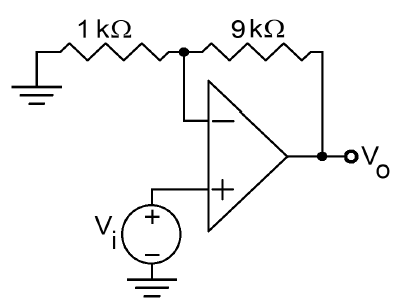

No circuito representado a seguir, o amplificador operacional é compensado internamente, de forma que tenha uma resposta em frequência, quando em malha aberta, de primeira ordem. O amplificador operacional tem, em malha aberta, as seguintes características: ganho de 106, produto entre ganho e banda passante igual a 1 MHz, impedância de entrada 1 M\Omega, impedância de saída 5 \Omega e correntes de polarização, para ambas as entradas, de 20 nA.   Com base nessas informações, é correto afirmar que, no circuito em malha fechada,

1. Ao amplificador se comporta como um inversor.
2. Ba frequência de corte é superior a 10 kHz.
3. Ca impedância de saída é igual a 5 \Omega.
4. Do ganho é, em módulo, igual a 9.
5. Ea impedância de entrada é igual a 1 M\Omega.
