Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — CESPE / CEBRASPE 2024

Engenharia ElétricaAmplificadores Operacionais, Diferenciais e de Potência
Código
ce400202
Banca
CESPE / CEBRASPE
Órgão
LNA
Ano
2024
Cargo
Tecno ( )

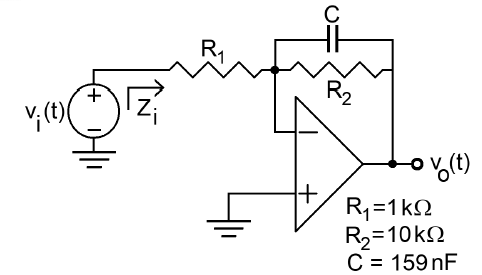

Considerando-se que, no circuito precedente, todos os componentes sejam ideais, é correto afirmar queImagem associada para resolução da questão
  1. Aa impedância de entrada do circuito, Zi, é infinita.
  2. Bo circuito tem a mesma funcionalidade de um amplificador não inversor em cascata com um filtro passa-baixas.
  3. Co ganho de tensão do amplificador, no domínio da transformada de Laplace, é vo(s)vi(s)\frac{v_o(s)}{v_i(s)}=R2R1\frac{R_2}{R_1}1(1+s⋅R2⋅C)\frac{1}{(1+s\cdot R_2 \cdot C)}.
  4. Da tensão no nó conectado à entrada inversora do amplificador operacional é igual a Vi10\frac{V_i}{10}.
  5. Eo ganho do circuito em 0 Hz é igual a 11.
Revelar gabarito e comentário

GabaritoC — o ganho de tensão do amplificador, no domínio da transformada de Laplace, é \frac{v_o(s)}{v_i(s)}=\frac{R_2}{R_1}\frac{1}{(1+s\cdot R_2 \cdot C)}.
