Engenharia Elétrica · CESPE / CEBRASPE · 2024 | Questão sqc-ce400205

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos

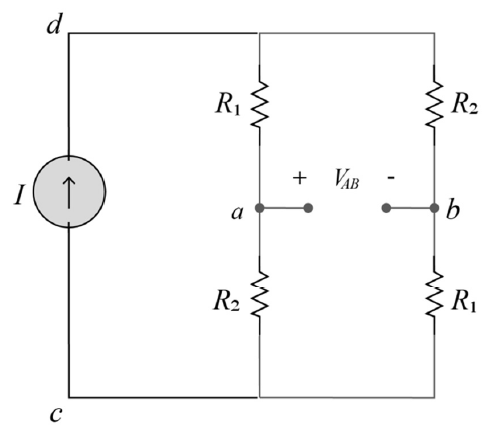

No circuito precedente, o valor da tensão VAB é Imagem associada para resolução da questão

A $I\cdot (R_2 + R_1)$
B $I\cdot (R_1 + R_2)$
C $\frac{I}{2}\cdot (R_2 - R_1)$
D $\frac{1}{2}\cdot (R_1 - R_2)$
E $I\cdot (R_2 - R_1)$

Revelar gabarito e comentário

GabaritoC — \frac{I}{2}\cdot (R_2 - R_1)

Link permanente: /questoes/ce400205

Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESPE / CEBRASPE 2024
