Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — CESPE / CEBRASPE 2024

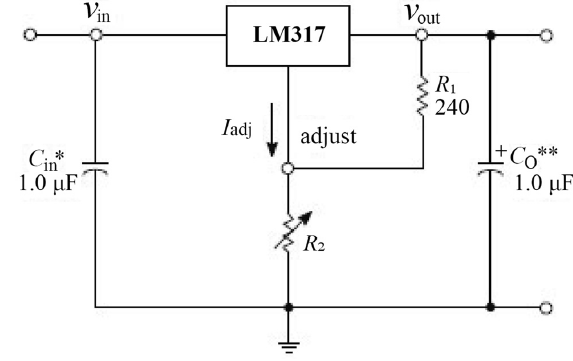

Considerando o circuito precedente, que utiliza o circuito integrado regulador de tensão LM317, assinale a opção correta, relativa a uma aproximação para a tensão de saída.

1. AVout = 1,2 (1 + R2/ R1) V, em que 1,2 V é a tensão de referência entre os pinos de saída e de ajuste.
2. BVout = 1,2 (1 + R1/ R2) V, em que 1,2 V é a tensão de referência entre os pinos de saída e de ajuste.
3. CVout = R2$\cdot$ Iadj V, em que Iadj = 10 mA.
4. DVout = R1$\cdot$ Iadj V, em que Iadj = 10 mA.
5. EVout = (R1+ R2)$\cdot$ Iadj V, em que Iadj = 10 mA.
