Questão de Engenharia Elétrica — Retificadores de Meia Onda e Onda Completa (Carga Resistiva) — CESPE / CEBRASPE 2024

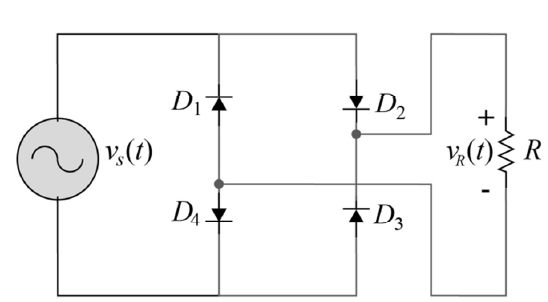

Tendo como referência o circuito anterior, no qual todos os diodos são ideais e a excitação é senoidal, com amplitude de 50 V e valor médio nulo, assinale a opção correta.

1. AO sinal periódico observado na resistência de carga tem a mesma frequência do sinal de excitação senoidal.
2. BOs diodos D1 e D3 conduzem corrente durante o semiciclo positivo da tensão de excitação.
3. CA tensão média sobre o resistor de carga é nula.
4. DA máxima tensão reversa a que um diodo do circuito é submetido é de 50 V.
5. EA tensão vR(t) sobre o resistor é sempre negativa.
