Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — CESPE / CEBRASPE 2024
Engenharia ElétricaTransistor Junção Bipolar (TJB)
- Código
- ce400211
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Cargo
- Tecno ( )

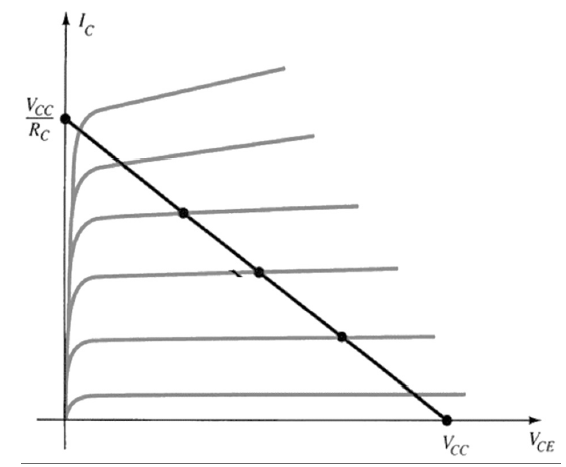

Considerando a figura precedente, que ilustra as curvas características e a reta de carga do transistor bipolar de junção (TBJ), julgue os seguintes itens.
I Quanto maior for a resistência de coletor RC, menor será a tensão VCE de operação.
II As curvas saturadas correspondem à corrente de base.
III No caso de aumento da tensão VCC, a reta de carga manterá a mesma inclinação, mas ficará, de forma paralela, mais próxima da origem.
Assinale a opção correta.
- AApenas o item I está certo.
- BApenas o item III está certo.
- CApenas os itens I e II estão certos.
- DApenas os itens II e III estão certos.
- ETodos os itens estão certos.
