Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — CESPE / CEBRASPE 2024

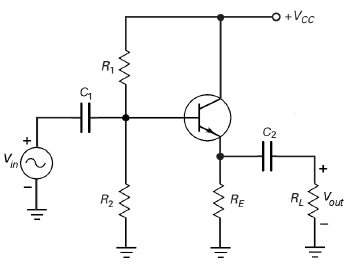

O circuito acima ilustra um amplificador a transistor, utilizando a configuração denominada “coletor comum”. Os capacitores contidos nesse circuito funcionam como curto-circuito nas frequências relevantes dos sinais a serem amplificados, e os componentes são escolhidos, dimensionados e conectados de forma que fazem que o transistor opere de forma correta, na região ativa, e de forma que o amplificador funcione de forma efetiva como um amplificador em “coletor comum”.   Em relação a esse circuito hipotético, assinale a opção correta.

1. AO ganho de tensão do circuito, para pequenos sinais, não é maior que 1.
2. BO ganho de corrente do amplificador é unitário.
3. CA impedância de entrada, para pequenos sinais, do amplificador é igual à soma das resistências dos resistores R1 e R2.
4. DA tensão total média, somando-se a componente DC e a componente AC, no nó que conecta o capacitor C1 à base do transistor, é igual a 0 V.
5. EA impedância de saída do amplificador, para pequenos sinais, é igual à resistência do resistor RE.
