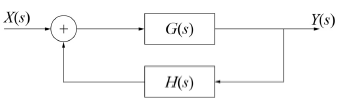

A figura a seguir representa um sistema de malha fechada constituído por um bloco com função de transferência G(s) no caminho direto e outro bloco com função de transferência H(s) na malha de realimentação. O sinal de entrada é denotado por X(s), e o de saída, por Y(s).

Imagem associada para resolução da questão



Na situação hipotética apresentada, a função de transferência de malha fechada, entre o sinal de saída e o sinal de entrada, é determinada por

  1. AG(s)1−H(s)\frac{G(s)}{1 - H (s)}
  2. BG(s).H(s)1+G(s).H(s)\frac{G (s) ^. H (s)}{1 + G (s) ^. H (s)}
  3. CG(s)1−G(s).H(s)\frac{G (s)}{ 1- G (s) ^. H (s)}
  4. DG(s).H(s)1−G(s).H(s)\frac{ G(s) ^. H(s)}{ 1- G (s) ^. H(s)}
  5. EG(s)1+G(s).H(s)\frac{G(s)}{1 + G(s) ^. H (s)}
Revelar gabarito e comentário

GabaritoC — \frac{G (s)}{ 1- G (s) ^. H (s)}
