Questão de Engenharia Elétrica — Subestações — CESPE / CEBRASPE 2024

Engenharia ElétricaSubestações
Código
ce400275
Banca
CESPE / CEBRASPE
Órgão
CAGEPA
Ano
2024
Cargo
Tec ( )

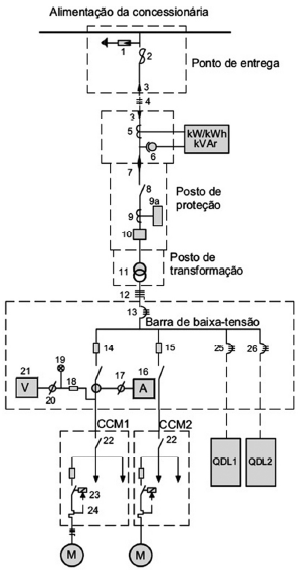

No diagrama unifilar precedente, que corresponde à instalação de uma subestação de 13,8 kV, o númeroImagem associada para resolução da questão
  1. A11 identifica um transformador de potência.
  2. B21 identifica um contator tripolar.
  3. C1 identifica um disjuntor.
  4. D4 identifica um eletroduto de alumínio.
  5. E9 identifica uma chave fusível indicadora de distribuição.
Revelar gabarito e comentário

GabaritoA — 11 identifica um transformador de potência.
