Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESPE / CEBRASPE 2024

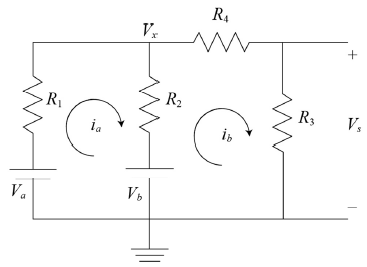

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes Va= 4 V e Vb= 2 V e tensão de saída Vs.   Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.   De acordo com a lei de Kirchhoff dos nós, $\frac{V_x - V_a}{R_1}$ + $\frac{V_x -V_b}{R_2}$ + $\frac{V_x + V_s}{R_4}$ = 0 e $\frac{V_s}{R_3}$ + $\frac{V_s - V_x}{R_4}$ = 0

1. CCerto
2. EErrado
