Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESPE / CEBRASPE 2024

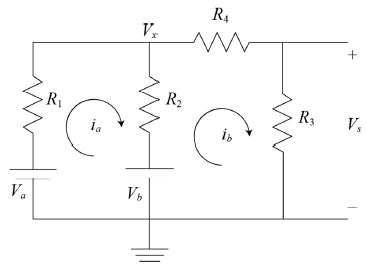

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes Va= 4 V e Vb= 2 V e tensão de saída Vs.   Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.   As duas equações seguintes estão de acordo com os princípios contidos na lei de Kirchhoff das malhas. Va − R1ia − R2(ia − ib) − Vb = 0 Vb − R2(ib − ia) − R4ib − R3ib = 0

1. CCerto
2. EErrado
