Questão de Engenharia Mecânica — Ensaios Mecânicos — CESPE / CEBRASPE 2024

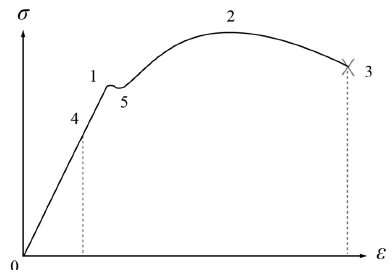

O diagrama de tensão versus deformação (σ × ε) apresentado a seguir mostra o resultado de um ensaio de tração em um corpo de prova de aço, realizado em uma máquina de ensaio universal. Por meio desse ensaio, é possível obter várias informações importantes a respeito do material do corpo de prova, mostrando-se, para esse caso, as etapas pelas quais um corpo de prova de aço passa antes de se romper. Com base no gráfico do diagrama σ × ε, assinale a opção correta.

1. AA partir do ponto 5, o material inicia o processo de estricção.
2. BO ponto 2 representa o limite de ruptura do material.
3. CO ponto 4 representa o limite elástico do material.
4. DO ponto 3 representa o limite de resistência do material.
5. EO ponto 1 representa o limite de escoamento do material.
