Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2024
Engenharia MecânicaDesenho Técnico Mecânico
- Código
- ce400408
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Cargo
- Tecno ( )

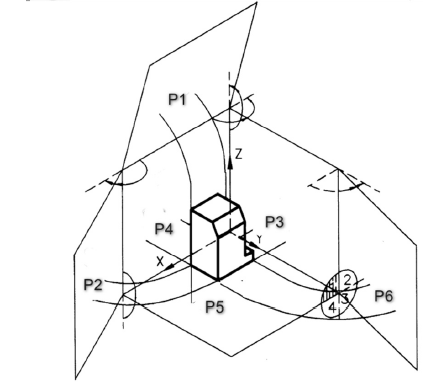

Com base na figura precedente e nas normas vigentes que regulam o desenho técnico em projetos mecânicos, assinale a opção correta.
- ANão sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições, incluindo-se a vista principal.
- BNa projeção ortográfica, quando outras vistas forem necessárias, incluindo-se cortes, elas devem ser selecionadas para um menor número possível de vistas e com repetição de detalhes para reduzir o número de linhas tracejadas.
- CNa projeção ortográfica no 2.º diedro, a vista lateral esquerda equivale a P2, e ela seria posicionada à direita (P3) quando representada no 4.º diedro.
- DRecomenda-se, na projeção ortográfica no 1.º diedro, que a vista frontal (P4) seja a mais importante de uma peça; a vista lateral esquerda ocupa posição P3, e ela seria posicionada em P2 quando representada no 3.º diedro.
- ENa projeção ortográfica no 1.º diedro, a vista inferior equivale a P1, e ela seria posicionada em P5 quando representada no 2.º diedro.
