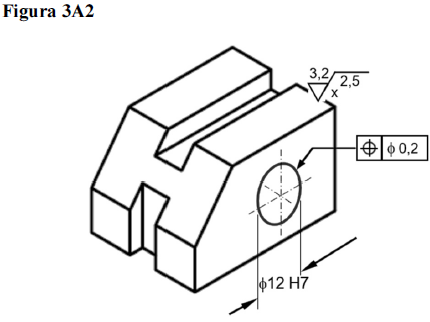

Na figura 3A2, o símbolo mostrado em relação ao furo na peça representa uma tolerância
- Ageométrica para a planicidade da superfície do furo, que não deve ser menor que 0,2 mm.
- Bdimensional para o diâmetro do furo, que deve estar dentro de 0,2 mm.
- Cgeométrica para a posição do centro do furo, que deve estar contido em uma circunferência de raio 0,1 mm.
- Ddimensional para o raio do furo, que deve estar dentro de 0,2 mm.
- Egeométrica para a circularidade do furo, tal que a diferença de dois diâmetros medidos em dois diâmetros defasados de 90° não deve superar 0,2 mm.
