Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2024
Engenharia MecânicaDesenho Técnico Mecânico
- Código
- ce400417
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Cargo
- Tecno ( )
Peça 4A2-I

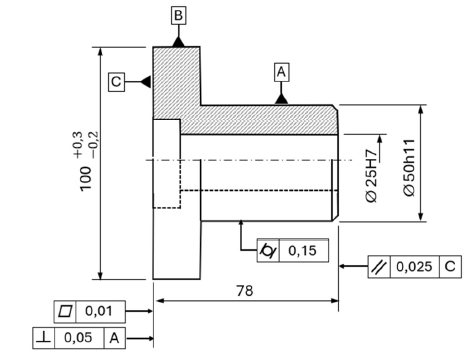

No desenho técnico a seguir, as dimensões da peça estão em milímetros.
Na peça 4A2-I, os símbolos
e
são tolerâncias geométricas de
- Aforma: o primeiro indica a cilindricidade tolerada para a superfície A, que deve estar contida entre cilindros de referência coaxiais, cujos raios diferem em 0,15 mm; o segundo indica a planeza da superfície C, que deve situar-se entre dois planos paralelos e distantes 0,01 mm entre si.
- Borientação: o primeiro indica a cilindricidade tolerada para a superfície A, que deve estar contida entre cilindros de referência coaxiais, cujos diâmetros diferem em 0,15 mm; o segundo indica a planeza da superfície C, que deve situar-se entre dois planos paralelos e distantes 0,01 mm entre si.
- Cforma: o primeiro indica a posição da linha de centro da superfície A, que deve estar contida entre planos paralelos afastados 0,15 mm entre si; o segundo indica a posição da superfície C, cuja variação em relação à superfície plana oposta não deve ficar fora de 78 0,01 mm.
- Dbatimento: o primeiro indica a cilindricidade tolerada para a superfície A, que deve estar contida entre cilindros de referência coaxiais, cujos diâmetros diferem em 0,15 mm; o segundo indica a planeza da superfície C, que deve situar-se entre dois planos paralelos e distantes 0,01 mm entre si.
- Eposição: o primeiro indica a posição da linha de centro da superfície A, que deve estar contida entre planos paralelos afastados 0,15 mm entre si; o segundo indica a posição da superfície C, cuja variação em relação à superfície plana oposta não deve ficar fora de 78 0,01 mm.
