Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2024
Engenharia MecânicaDesenho Técnico Mecânico
- Código
- ce400418
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Cargo
- Tecno ( )

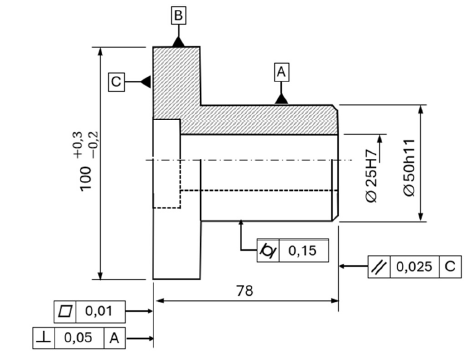

Peça 4A2-I
No desenho técnico a seguir, as dimensões da peça estão em milímetros.
Na peça 4A2-I, os símbolos
e
são tolerâncias geométricas de
- Aposição, que se aplicam a elementos associados e definem um limite de 0,05 mm para a simetria entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.
- Borientação, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para o paralelismo entre a superfície indicada e a superfície C.
- Corientação, que se aplicam a elementos isolados e definem um limite de 0,05 mm para o paralelismo entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.
- Dposição, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para a simetria entre a superfície indicada e a superfície C.
- Eforma, definindo um limite de 0,05 mm para a retitude das superfícies C e A e um limite de até 0,025 mm para a planeza da superfície indicada e a da superfície C.
