Questão de Engenharia Mecânica — Resistência dos Materiais — CESPE / CEBRASPE 2024

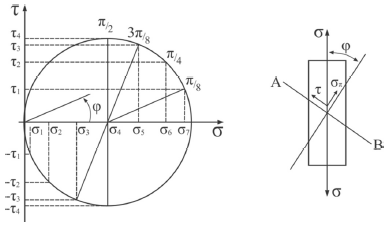

Figura 3A1 A seguir, é apresentado o círculo de Mohr para uma barra metálica.   Na situação do círculo de Mohr apresentado na figura 3A1, a tensão normal e a tensão de cisalhamento atuando no plano AB, que faz ângulo \varphi = π/8 com a linha de centro da barra, são respectivamente iguais a

1. A\sigma_5 e τ3.
2. B\sigma_11 e - τ1.
3. C\sigma_4 e τ4.
4. D\sigma_6 e τ2.
5. E\sigma_3 e - τ3.
