Questão de Física — Outras Questões de Física — CESPE / CEBRASPE 2024

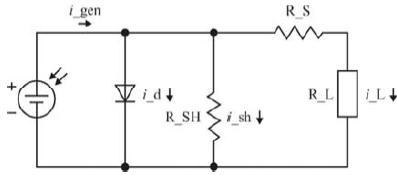

A figura a seguir ilustra o circuito simplificado de um diodo fotovoltaico, baseado em silício: o resultado do processo de fotoexcitação é representado pelo surgimento de uma tensão que, como consequência, gera a corrente i_gen; R_S representa a resistência da célula e R_SH, uma resistência interna shunt; i_d representa a corrente no diodo, i_sh, a corrente que flui pela resistência shunt e i_L, a corrente que flui pela carga resistiva.   Tendo como referência as informações precedentes, julgue o item que se segue.   No circuito apresentado, a queda de tensão nos terminais da carga resistiva R_L pode ser expressa por   R_L$\cdot$ \{i_gen-i_0$\cdot$ (e^{qV/_{(nkT)}}-1)]-i_sh\}   em que i_0 é a corrente de saturação reversa, n é o fator de idealidade do diodo, k é a constante de Boltzmann, T é a temperatura e q é a carga do elétron.

1. CCerto
2. EErrado
