Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESPE / CEBRASPE 2025

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
ce411973
Banca
CESPE / CEBRASPE
Órgão
CAESB
Ano
2025
Cargo
Ana SS ( )

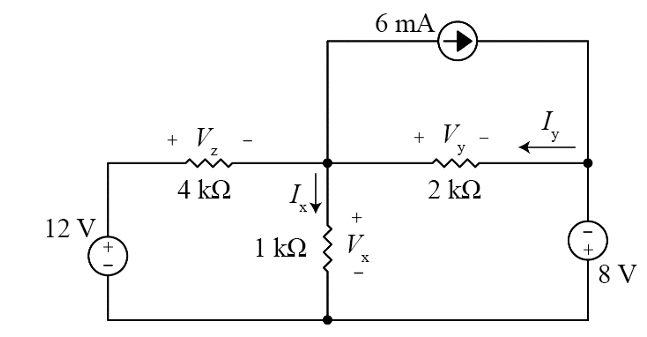

Acerca do circuito a seguir, assinale a opção correta.

Imagem associada para resolução da questão

  1. AVx = −4 V e Ix = −4 mA.
  2. BVx = −4 V e Iy = 2 mA.
  3. CVy = 6 V e Ix = −4 mA.
  4. DVz = 2 V e Ix = −4 mA.
  5. EVz = 2 V e Iy = 2 mA.
Revelar gabarito e comentário

GabaritoA — Vx = −4 V e Ix = −4 mA.
