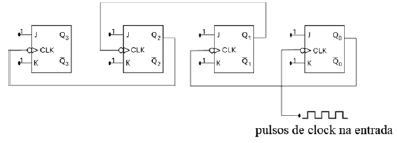

No circuito representado na figura precedente, em que há quatro flip-flops conectados, as entradas assíncronas foram desativadas de forma a funcionar como um contador binário elementar. A partir dessas informações, assinale a opção correta.
- AExistem 15 estados diferentes nesse circuito.
- BApós 32 pulsos, o contador estará no estado 0001.
- CSe a frequência de clock na entrada for 1,6 MHz, a frequência no último flip-flop será 10 kHz.
- DEsse circuito realiza a contagem de 0 a 15, em decimal.
- EOs flip-flops representados na figura são do tipo disparado nas bordas de subida do sinal de clock.
