Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESPE / CEBRASPE 2025

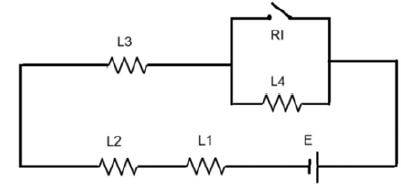

O circuito elétrico na figura precedente é alimentado em corrente contínua por uma bateria de 4,5 V (E) e apresenta quatro lâmpadas iguais (L1 a L4) e um relé interruptor (RI). Cada lâmpada tem resistência elétrica de 4 Ω e o relé interruptor tem resistência elétrica de 1 Ω.   A partir das informações da situação hipotética apresentada, assinale a opção que corresponde ao valor da corrente elétrica (I) no circuito.

1. ACom o relé interruptor desligado, I = 281 mA.
2. BCom o relé interruptor desligado, I = 28,1 mA.
3. CCom o relé interruptor ligado, I = 35,2 mA.
4. DCom o relé interruptor ligado, I = 0,352 mA.
5. ECom o relé interruptor ligado ou desligado, I = 1,125 A.
