Questão de Engenharia Mecânica — Geral — CESPE / CEBRASPE 2025

Engenharia MecânicaGeral
Código
ce412287
Banca
CESPE / CEBRASPE
Órgão
CAESB
Ano
2025
Cargo
Tec SS ( )

Texto 25A3-I

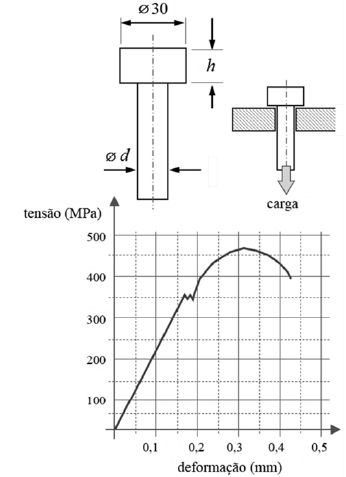

A figura a seguir ilustra um pino cilíndrico e, no detalhe, a situação de montagem quando suporta certa carga. Ademais, apresenta a curva tensão-deformação obtida após um ensaio de tração do material usado na fabricação do pino cilíndrico em questão.

Imagem associada para resolução da questão

A partir das informações do texto 25A3-I, considerando π=3,14\pi=3,14, se o diâmetro do pino for igual a 10 mm, a carga máxima que pode ser suportada sem que o pino sofra deformação permanente será

  1. Ainferior a 12,5 kN.
  2. Bsuperior ou igual a 12,5 kN e inferior a 28,5 kN.
  3. Csuperior ou igual a 28,5 kN e inferior a 35,0 kN.
  4. Dsuperior ou igual a 35,0 kN e inferior a 48,5 kN.
  5. Esuperior ou igual a 48,5 kN.
Revelar gabarito e comentário

GabaritoB — superior ou igual a 12,5 kN e inferior a 28,5 kN.
