Questão de Redes de Computadores — Análise de Redes (Figuras) — CESPE / CEBRASPE 2025
Redes de Computadores›Análise de Redes (Figuras)
Código
ce417963
Banca
CESPE / CEBRASPE
Órgão
PC DF
Ano
2025
Cargo
GAAPC ( )

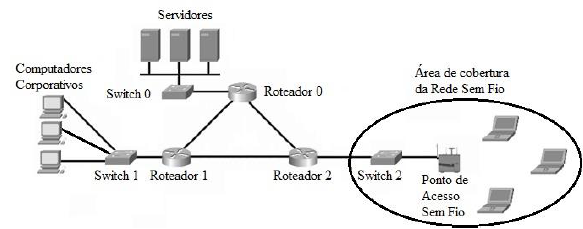

O diagrama lógico precedente ilustra uma rede cujos roteadores estão conectados via cabo metálico, com velocidade de transmissão de dados igual a 1 Gbps, e funcionam no nível de rede do modelo OSI. Os serviços de rede (DNS, FTP, SSH, DNS, SMTP, POP, IMAP, HTTP, HTTPS, SSL, DNS, RDP, DHCP) funcionam nos servidores conectados ao Switch 0 e o Ponto de Acesso Sem Fio fornece segurança para os dispositivos que se conectarem de forma sem fio. Considerando o diagrama apresentado, julgue o item a seguir. A rede formada pelo Switch 1 e pelos Computadores Corporativos possui topologia em estrela.
CCerto
EErrado
Revelar gabarito e comentário▾
GabaritoC — Certo
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Topologia em estrela
Gabarito: ✅ CERTO. A rede formada pelo Switch 1 e pelos Computadores Corporativos possui topologia em estrela, pois todos os computadores se conectam a um único ponto central — o switch — e toda a comunicação entre eles passa por esse equipamento. Essa é a definição clássica de topologia em estrela, na qual o nó central é o elemento que intermedia todas as comunicações.
A topologia em estrela é uma das mais utilizadas em redes locais (LANs) modernas, justamente por sua facilidade de gerenciamento e isolamento de falhas. Nela, cada dispositivo da rede possui um enlace dedicado (ponto a ponto) com o nó central, que pode ser um switch, um hub ou um roteador. Quando um computador deseja se comunicar com outro, ele envia os dados ao nó central, que os encaminha ao destinatário correto. Essa característica torna o nó central um ponto crítico: se ele falhar, toda a rede fica indisponível, mas se um dos computadores periféricos falhar, os demais continuam operando normalmente.
A banca explora exatamente essa definição: a presença de um switch como elemento centralizador das conexões. No diagrama, o Switch 1 está no centro e os Computadores Corporativos estão conectados a ele, formando uma estrela física. É importante notar que, mesmo que a rede seja comutada (switched), a topologia física continua sendo em estrela — o switch apenas substitui o hub como nó central, mas o arranjo físico permanece o mesmo.
Para fixar o conceito, vale comparar as principais topologias físicas:
Topologia
Característica principal
Falha de um nó periférico
Falha do nó central
Estrela
Todos os nós conectados a um ponto central (switch/hub)
Não afeta os demais
Derruba toda a rede
Barramento
Todos os nós compartilham um único cabo
Pode afetar a rede (depende do terminador)
Não há nó central
Anel
Nós conectados em um circuito fechado
Pode derrubar a rede (depende da implementação)
Não há nó central
Malha
Nós conectados ponto a ponto, com múltiplos caminhos
Não afeta os demais
Não há nó central único
A pegadinha desta questão é justamente a presença do switch. Alguns candidatos podem confundir a topologia em estrela com a topologia em barramento lógico, já que o switch internamente pode usar uma arquitetura de barramento. No entanto, a topologia física é determinada pela disposição dos cabos e equipamentos, e não pelo funcionamento interno do switch. Como todos os computadores se conectam diretamente ao switch, a topologia é, sem dúvida, em estrela.
NÃO CAIA NESSA!
A banca pode tentar confundir o candidato ao mencionar que o switch "comuta" os quadros, sugerindo que a topologia seria em barramento. Mas a topologia física é definida pela conexão dos cabos: todos os computadores ligados a um único switch formam uma estrela, independentemente do funcionamento interno do equipamento.
✅ CERTO. A afirmativa está correta: a rede formada pelo Switch 1 e pelos Computadores Corporativos possui topologia em estrela, pois todos os dispositivos estão conectados a um único ponto central (o switch), que intermedia toda a comunicação.
