Questão de Redes de Computadores — Análise de Redes (Figuras) — CESPE / CEBRASPE 2025

Transceptores e transceptores-vampiros em redes Ethernet

Gabarito: letra C (CERTO). A afirmação está correta porque, em redes Ethernet 10BASE5 (thicknet), a conexão física dos dispositivos ao cabo coaxial é feita por meio de transceptores, que podem ser do tipo "vampiro" (vampire tap), que perfuram o cabo para estabelecer contato elétrico sem cortá-lo. Essa é uma característica histórica das redes Ethernet de barramento, que se aplica ao cenário descrito no diagrama.

O transceptor (transceiver) é um dispositivo que combina funções de transmissão e recepção de sinais, atuando na camada física do modelo OSI. Em redes Ethernet 10BASE5, o transceptor é conectado ao cabo coaxial grosso (thicknet) por meio de um "tap" (derivação), que pode ser um conector vampiro (vampire tap) que perfura a blindagem e o dielétrico do cabo para fazer contato com o condutor central. Essa técnica permite que os dispositivos sejam conectados ao barramento sem a necessidade de cortar o cabo, facilitando a instalação e a manutenção da rede.

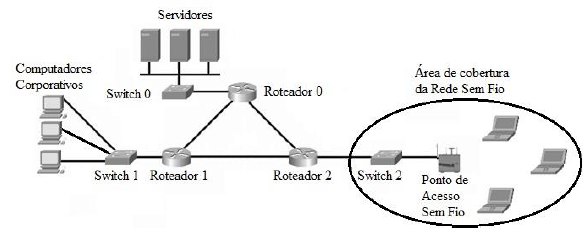

A questão descreve uma rede com roteadores conectados via cabo metálico, com velocidade de 1 Gbps, e servidores conectados a um Switch 0. O item afirma que a conexão física que liga os servidores ao barramento é realizada através de transceptores ou transceptores-vampiros. Essa afirmação é verdadeira, pois, em redes Ethernet de barramento (como a 10BASE5), os dispositivos são conectados ao cabo coaxial por meio de transceptores, que podem ser do tipo vampiro. Mesmo em redes mais modernas, o conceito de transceptor permanece relevante, pois é o componente que permite a conexão física entre o dispositivo e o meio de transmissão.

É importante destacar que a questão se refere a um diagrama lógico que ilustra uma rede com topologia de barramento, onde os servidores estão conectados a um barramento comum. Nesse contexto, a utilização de transceptores ou transceptores-vampiros é a forma correta de realizar a conexão física, pois esses dispositivos permitem a derivação do sinal sem interromper o barramento.

A pegadinha da questão está em associar a conexão dos servidores ao barramento com outros tipos de conectores ou métodos de conexão, como conectores BNC ou RJ-45, que são utilizados em outras topologias ou padrões de rede. No entanto, a descrição do diagrama e a menção a "transceptores ou transceptores-vampiros" indicam claramente a topologia de barramento com cabo coaxial, onde essa é a forma correta de conexão.

Item — ✅ CERTO ⟵ GABARITO

A afirmação está correta. Em redes Ethernet 10BASE5 (thicknet), a conexão dos dispositivos ao cabo coaxial é feita por meio de transceptores, que podem ser do tipo "vampiro" (vampire tap). O transceptor vampiro é um dispositivo que perfura o cabo coaxial para estabelecer contato elétrico com o condutor central, permitindo a conexão do dispositivo ao barramento sem a necessidade de cortar o cabo. Essa é uma característica fundamental das redes de barramento, onde todos os dispositivos compartilham o mesmo meio físico de transmissão.

O transceptor é um componente da camada física do modelo OSI, responsável por transmitir e receber sinais elétricos no meio de transmissão. No caso da Ethernet 10BASE5, o transceptor é conectado ao cabo coaxial grosso por meio de um "tap" (derivação), que pode ser um conector vampiro. O conector vampiro possui dentes que perfuram a blindagem e o dielétrico do cabo, fazendo contato com o condutor central, permitindo a transmissão e recepção de dados.

Portanto, a afirmação de que "a conexão física que liga os servidores ao barramento é realizada através de transceptores ou transceptores-vampiros" está correta, pois descreve exatamente o método de conexão utilizado em redes Ethernet de barramento com cabo coaxial.

Gabarito: letra C (CERTO).
