Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2014

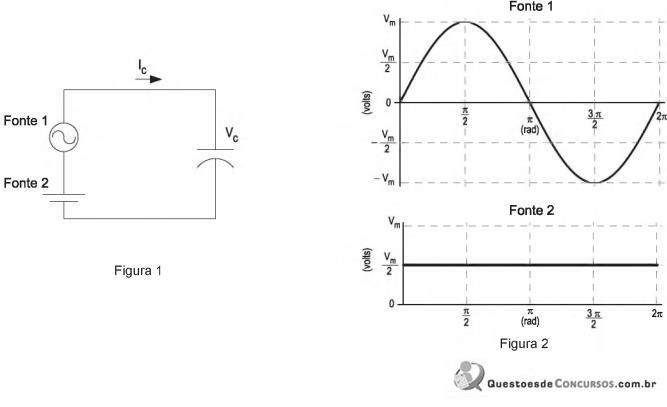

No circuito da Figura 1, o capacitor é alimentado por duas fontes de tensão em série. Na Figura 2, são apresentadas as formas de ondas das tensões de ambas as fontes para um período da tensão da fonte 1, em radianos.A forma de onda da corrente do capacitor I está representada em:Dado:Nas curvas apresentadas abaixo, Ix é apenas um valor de referência.

1. A
2. B
3. C
4. D
5. E
