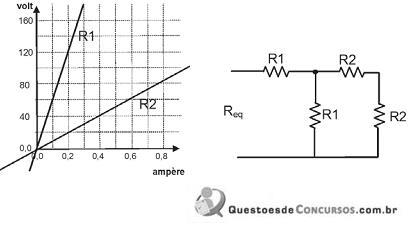

Considere as curvas características dos resistores R1 e R2 e a configuração de resistências mostradas na Figura a seguir.
O valor da resistência equivalente, em ohms, dessa configuração é de
O valor da resistência equivalente, em ohms, dessa configuração é de- A1.000
- B820
- C750
- D250
- E100
