Na Figura abaixo, é apresentado o circuito de um retificador controlado, onde o transformador e os SCR (Sillicon Controlled Rectifiers) podem ser considerados ideais. A relação de espiras do transformador é dada por N1 / N2 = 1.

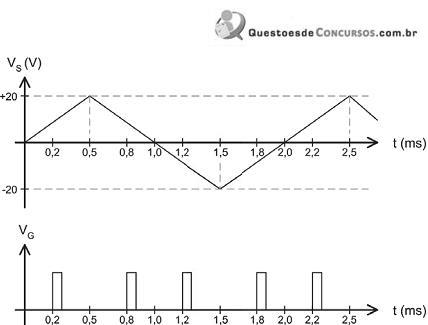

Considere que as formas de onda da tensão VS de entrada e da tensão VG de disparo dos SCR são dadas nos gráficos apresentados a seguir.
O valor médio da tensão na saída VO, em volts, é de
Considere que as formas de onda da tensão VS de entrada e da tensão VG de disparo dos SCR são dadas nos gráficos apresentados a seguir.O valor médio da tensão na saída VO, em volts, é de- A1,6
- B5,0
- C8,4
- D9,2
- E10,0
