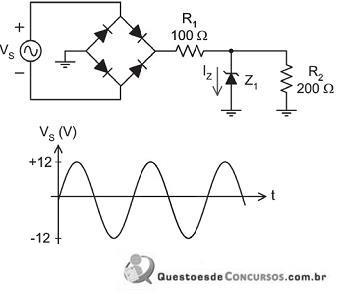

No circuito abaixo, considere que os diodos retificadores são ideais, e que a tensão de ruptura do diodo zener é de 5,0 V.
Sabendo-se que a forma de onda da tensão VS aplicada ao circuito apresenta o aspecto mostrado na Figura acima, qual é a forma de onda que melhor representa a corrente IZ no diodo zener?
Sabendo-se que a forma de onda da tensão VS aplicada ao circuito apresenta o aspecto mostrado na Figura acima, qual é a forma de onda que melhor representa a corrente IZ no diodo zener?- A
- B
- C
- D
- E
