Questão de Eletrônica — Interpretação de Circuitos Elétricos — CESGRANRIO 2014
EletrônicaInterpretação de Circuitos Elétricos
- Código
- cg003503
- Banca
- CESGRANRIO
- Órgão
- CEFET-RJ
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

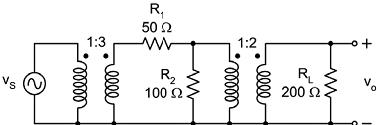

No circuito mostrado na Figura a seguir, considere os transformadores ideais.
Ao se aplicar uma fonte de tensão senoidal vs com 100 V de amplitude de pico à entrada do circuito, qual será a amplitude de pico, em volts, da tensão na saída vo ?
Ao se aplicar uma fonte de tensão senoidal vs com 100 V de amplitude de pico à entrada do circuito, qual será a amplitude de pico, em volts, da tensão na saída vo ?- A120
- B200
- C240
- D300
- E360
