Questão de Eletrônica — Interpretação de Circuitos Elétricos — CESGRANRIO 2014
EletrônicaInterpretação de Circuitos Elétricos
- Código
- cg003507
- Banca
- CESGRANRIO
- Órgão
- CEFET-RJ
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

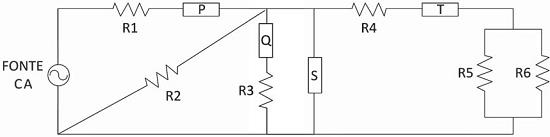

A Figura abaixo mostra um circuito elétrico, composto por uma fonte de tensão alternada, 6 resistores (numerados de 1 a 6) e 4 instrumentos de medição (identificados com as letras P, Q, S e T).
Em relação ao tipo de medidor e à grandeza elétrica medida por ele, considere as afirmativas a seguir.I - O instrumento de medição P deve ser um amperímetro para medir a corrente total do circuito.II - O instrumento de medição Q deve ser um voltímetro para medir a tensão no resistor R3.III - O instrumento de medição S deve ser um voltímetro para medir a tensão no resistor R2.IV - O instrumento de medição T deve ser um amperímetro para medir a corrente no resistor R4.Está correto APENAS o que se afirma em
Em relação ao tipo de medidor e à grandeza elétrica medida por ele, considere as afirmativas a seguir.I - O instrumento de medição P deve ser um amperímetro para medir a corrente total do circuito.II - O instrumento de medição Q deve ser um voltímetro para medir a tensão no resistor R3.III - O instrumento de medição S deve ser um voltímetro para medir a tensão no resistor R2.IV - O instrumento de medição T deve ser um amperímetro para medir a corrente no resistor R4.Está correto APENAS o que se afirma em- AI e II
- BII e IV
- CIII e IV
- DI, II e III
- EI, III e IV
