Questão de Engenharia Civil — Hidráulica na Engenharia Civil — CESGRANRIO 2014

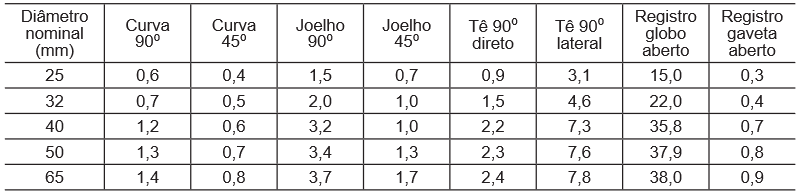

No estudo de perda de carga de determinado trecho de uma tubulação de distribuição de água em PVC com 30 metros de comprimento e 40 mm de diâmetro, constataram-se as seguintes singularidades: 3 joelhos de 45°, 2 curvas de 90° e 1 registro de gaveta aberto. Nesse estudo, foi adotado o método dos comprimentos virtuais e utilizada a Tabela de comprimentos equivalentes (m) apresentada abaixo. Assim, o comprimento equivalente das singularidades, em metros, é

1. A2,9
2. B6,1
3. C32,9
4. D36,1
5. E41,2
