Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2014
Engenharia EletrônicaSistemas de Controle
- Código
- cg005461
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro(a) de Equipamentos Júnior - Eletrônica

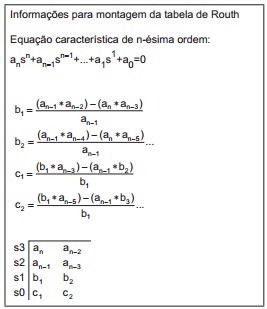

O critério de estabilidade de Routh é determinado em função das raízes da equação característica da equação diferencial que rege o sistema e que representa os polos da função de transferência.
Assim, dada a equação característica, representada pelo polinômio p(s) =2s³ +2s² +3s+6, verifica-se que, pelo critério da estabilidade, o sistema é
Assim, dada a equação característica, representada pelo polinômio p(s) =2s³ +2s² +3s+6, verifica-se que, pelo critério da estabilidade, o sistema é- Aestável, pois todas as raízes da equação característica estão no semiplano da direita.
- Bestável, pois existe apenas uma transição de sinal na primeira coluna da tabela de Routh.
- Cestável, pois não existe transição de sinal na primeira coluna da tabela de Routh.
- Dinstável, pois existem duas transições de sinal na primeira coluna da tabela de Routh.
- Einstável, pois existem polos complexos conjugados no semiplano da esquerda
