Questão de Engenharia Química e Química Industrial — Fenômenos de Transporte: Mecânica dos Fluidos, Transferência de Calor e Transferência de Massa — CESGRANRIO 2014

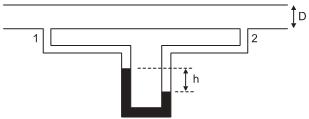

No esboço a seguir, é mostrado um manômetro diferencial acoplado a duas tomadas de pressão (1 e 2), que têm entre elas um trecho reto de tubulação horizontal, de diâmetro D e rugosidade relativa ε/D, no qual não há máquinas de fluxo.Para as condições existentes na tubulação, o manômetro diferencial indica um desnível h do fluido manométrico.Sabe-se também que a massa específica do fluido manométrico é maior do que a do líquido na tubulaçãoCom base no observado e nas informações fornecidas, considere as afirmativas a seguir. I - O líquido na tubulação está escoando, no sentido da tomada de pressão 1 para a 2. II - A relação entre a vazão na tubulação e o desnível h medido no manômetro é uma função somente da massa especí?ca do ?uido manométrico.III - A medida h no manômetro diferencial está relacionada à perda de carga entre os pontos de tomada de pressão.Está correto o que se afirma em:

1. AII, apenas
2. BIII, apenas
3. CI e II, apenas
4. DI e III, apenas
5. EI, II e III
