Questão de Física — Estática e Hidrostática — CESGRANRIO 2014

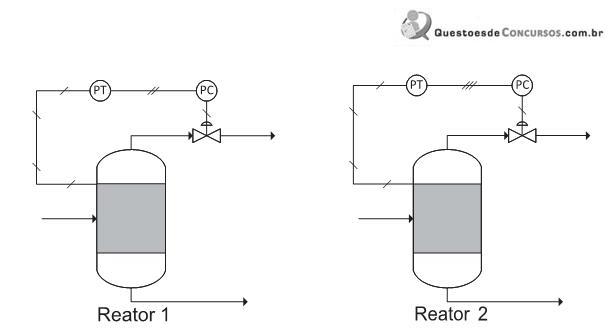

As Figuras acima representam transmissores de pressão (PT) que convertem sinais de pressão de dois reatores em sinais elétricos e pneumáticos, que são enviados aos controladores (PC). Os sinais dos transmissores foram ajustados de forma linear para faixas das variáveis: para o Reator 1, entre 3 atm e 7 atm, e para o Reator 2, entre 4 atm e 9 atm. A faixa emitida pelo transmissor elétrico encontra-se entre 4 mV e 20 mV, enquanto a faixa emitida pelo transmissor pneumático encontra-se entre 3 psi e 15 psi.Se os controladores recebem sinais de 12 mV e 6 psi, as pressões no Reator 1 e no Reator 2 são, em atm, respecti- vamente, iguais a

1. A6,5 e 4,0
2. B5,2 e 6,5
3. C5,2 e 4,8
4. D4,8 e 5,2
5. E4,0 e 6,5
