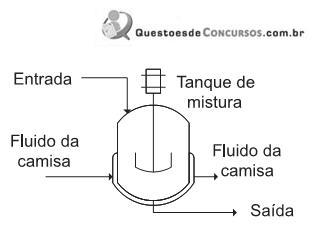

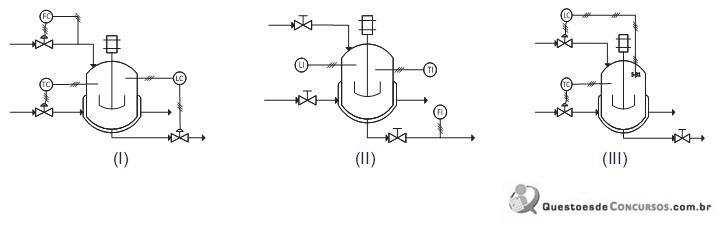

Considere um tanque de mistura encamisado, conforme apresentado na Figura ao lado, alimentado a partir de um reservatório. O tanque visa à equalização da corrente de entrada, bem como o aquecimento da mesma, de forma que é necessário o controle de temperatura mediante um fluido de aquecimento que passa através da camisa. A quantidade exigida na produção varia significativamente ao longo do mês, de acordo com necessidades de mercado, demandando da equipe de engenheiros e técnicos o ajuste das condições de acordo com a produção requerida.Abaixo estão representadas, de forma simplificada, malhas de controle possíveis. Os símbolos L, F, T representam, respectivamente, Nível, Vazão e Temperatura. Os símbolos C e I representam, respectivamente, Controlador e Indicador.
Para modificações frequentes na quantidade processada, a(as)- Aconfiguração I é a mais adequada, pois requer o ajuste apenas do set point da vazão.
- Bconfiguração II é a mais adequada, pois permite o ajuste manual de todas as válvulas.
- Cconfiguração III é a mais adequada, e o operador apenas precisará modificar os set points do controlador do nível e do controlador de temperatura.
- Dconfigurações II e III são igualmente adequadas, havendo necessidade de ajuste em todos os controles.
- Econfigurações I, II e III são igualmente adequadas, havendo necessidade de ajuste em todos os controles.
