Questão de Mecânica — Resistência dos Materiais — CESGRANRIO 2014
MecânicaResistência dos Materiais
- Código
- cg006316
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Mecânica

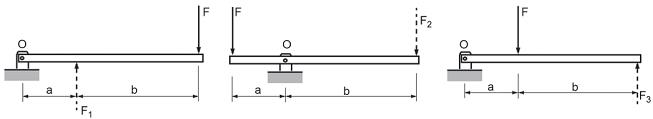

A Figura abaixo mostra três sistemas de alavanca nos quais a força F é a força aplicada, F₁ , F₂ e F₃ são as forças resistentes e b > a.
De modo a se determinar a configuração que apresenta a maior força resistente, avaliou-se o equilíbrio de cada alavanca. Essa análise resultou na relação entre F₁ , F₂ e F₃ , expressa por
De modo a se determinar a configuração que apresenta a maior força resistente, avaliou-se o equilíbrio de cada alavanca. Essa análise resultou na relação entre F₁ , F₂ e F₃ , expressa por- AF₁ = F₂ = F₃
- BF₁ < F₂ < F₃
- CF₁ > F₂ > F₃
- DF₁ = F₂ e F₃ < F₂
- EF₁ = F₂ e F₃ > F₂
